Revision: Diseño y simulación de un convertidor DC-DC reductor en modo de conducción continua

Se describen el diseño y la simulación, bajo diferentes escenarios de alimentación y configuración, de un circuito convertidor DC-DC reductor

El sistema presenta 12 configuraciones posibles

trabajo previo base

(Rueda-Panchano, 2022)

simulador

Simulink de MATLAB

metodologia

Determinar los valores de inductancia, capacitancia mediante modelos matematicos

sintonizar el controlador del convertidor en lazo cerrado para obtener de esta forma el comportamiento dinámico deseado.

Verificar con Simulink que el diseño del convertidor reductor cumpla las especificaciones de diseño deseadas

estructura

Módulo experimental del convertidor DC-DC reductor.

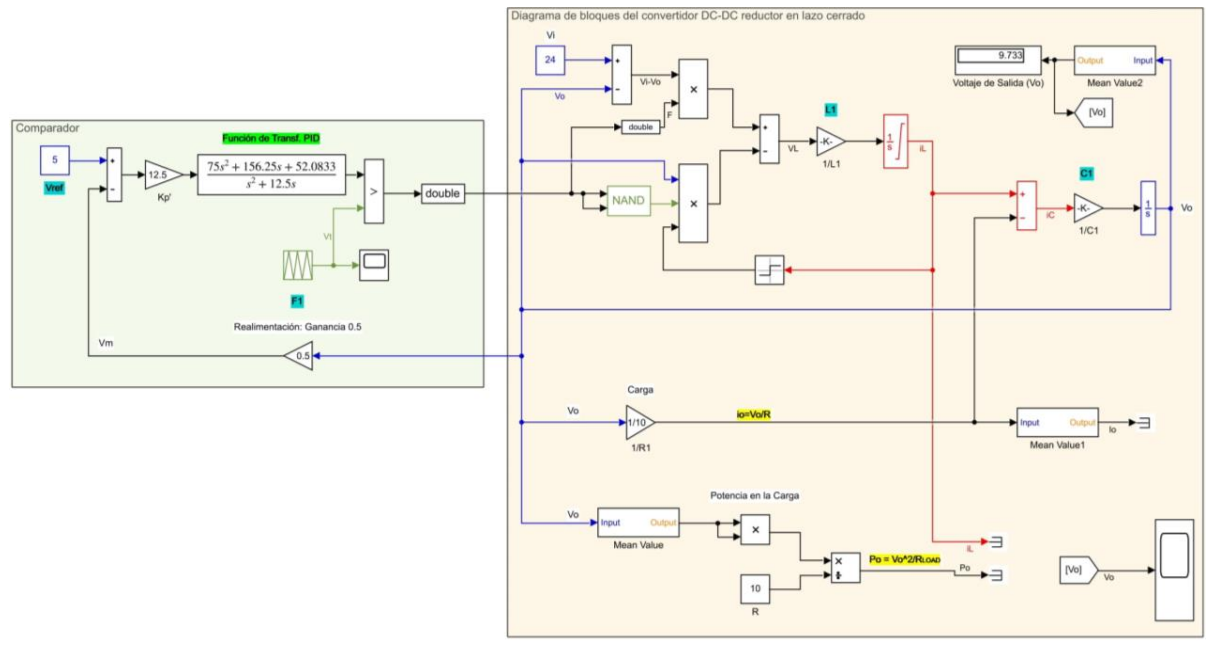

Diagrama de bloques de Simulink del convertidor DC-DC reductor en lazo cerrado con los parámetros de operación mínimos.

parametros

Potencia mínima de la carga para evitar paso de CCM a DCM: 10 W. • Voltaje de salida mínimo: 10 V. • Voltaje de entrada nominal: 24 V (fijos).

Bibliografia

Rueda Panchano, C. I. ., Mina González, N. F. ., Ramírez Toro, J. A. ., Hidalgo Solórzano, L. E. ., & Simisterra Quiñonez, K. Y. . (2022). Design and simulation of a step-down DC-DC converter in continuous conduction mode. Sapienza: International Journal of Interdisciplinary Studies, 3(4), 312–323. https://doi.org/10.51798/sijis.v3i4.475
