propone un nuevo método de transmisión paralela de energía y datos para sistemas de transferencia inalámbrica de energía (WPT) basado en una estructura de acoplamiento desacoplada magnéticamente.
Las bobinas unipolares se utilizan para la transferencia de energía, mientras que las bobinas bipolares perpendiculares conectadas en serie se utilizan para la transferencia de datos.
Bluetoog, wifi o sigbi salen caros
Trabajos previos

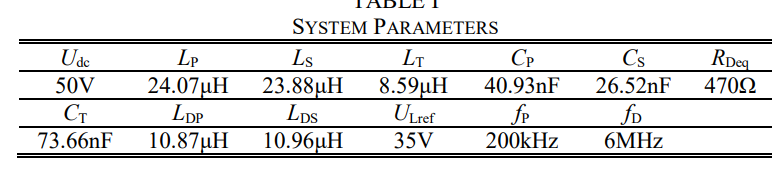

Parametros

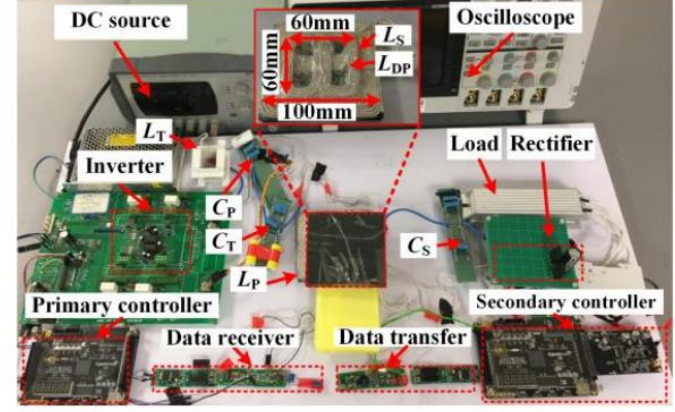

La viabilidad del método de transferencia de datos y potencia en paralelo propuesto se verifica mediante un prototipo de laboratorio de 122 W. La eficiencia del sistema alcanza el 87 % y la velocidad de transferencia de datos es de 19,2 kbps. (Esta carta va acompañada de un vídeo que muestra la prueba experimental) [162]
Usos
El método propuesto se puede utilizar en sistemas de carga inalámbrica para
vehículos eléctricos, robots y teléfonos móviles, etc
Funcionamiento
tiene una buena SNR y la interferencia cruzada entre la
transferencia de energía y la transferencia de datos se minimiza agregando
captadores de ondas, es decir, filtro de paso de banda y filtro de rechazo de
banda
a) La estructura de acoplamiento propuesta; (b) Tamaños de la estructura de
acoplamiento; (c) La estructura de acoplamiento fabricada del lado secundario.
Diagrama de circuito del sistema TIP propuesto
Materiales
se utiliza alambre Litz de 250 hilos con un diámetro de 2,1 mm para construir las bobinas de transferencia de energíaAporte
1) Las longitudes laterales de las bobinas de transferencia de datos están diseñadas intencionalmente para ser más pequeñas que las bobinas de transferencia de potencia. Como resultado, en el área de desalineación específica de cuatro cuadrantes, la interferencia de diafonía entre los canales de transferencia de potencia y datos casi se puede descuidar.
2) Las bobinas bipolares perpendiculares conectadas en serie utilizadas pueden proporcionar a la transferencia de datos una capacidad de desalineación simétrica dentro del área de desalineación específica de cuatro cuadrantes.
más confiable. Se observa que, en este trabajo, el canal de transferencia de datos paralelo se utiliza para formar un control de bucle cerrado para el canal de potencia al entregar el voltaje de salida WPT de regreso al lado primario. Por lo tanto, en el área de desalineación específica de cuatro cuadrantes, se puede lograr una transferencia de potencia estable.
Bibliografia
[1] X. Li, J. Hu, Y. Li, H. Wang, M. Liu, and P. Deng, “A decoupled power and data-parallel transmission method with four-quadrant misalignment tolerance for wireless power transfer systems,” IEEE Trans Power Electron, vol. 34, no. 12, pp. 11531–11535, 2019, doi: 10.1109/TPEL.2019.2920441.
